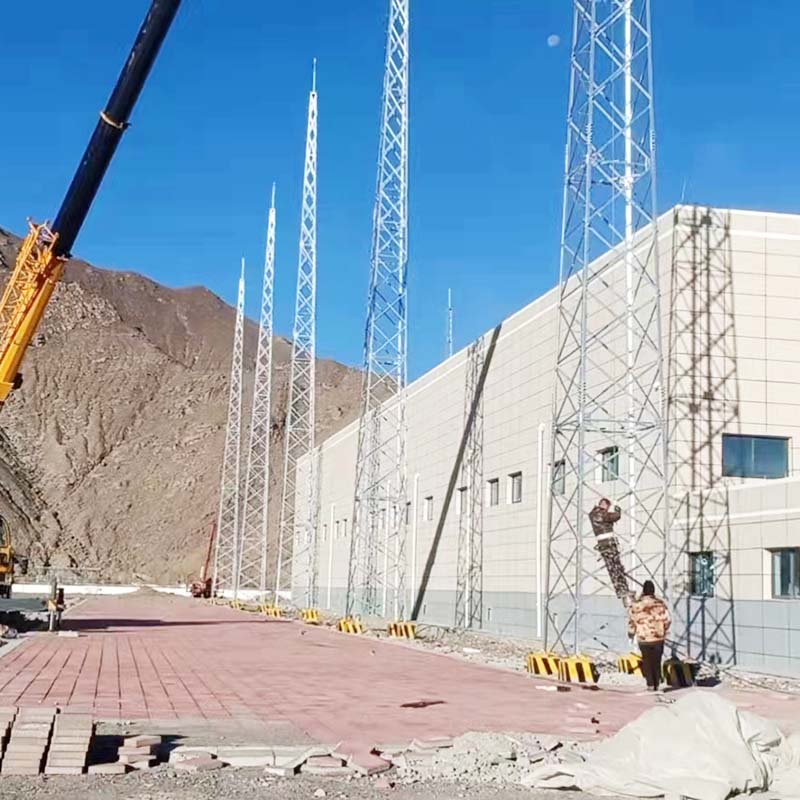

220KV 30 Meter Independent Lightning Protection Tower

Ang mataas na kalidad na 220KV 30 Meter Independent Lightning Protection Tower ay inaalok ng tagagawa ng China na Xuteng Iron Tower. Bumili ng 220KV 30 Meter Independent Lightning Protection Tower na direktang may mataas na kalidad na may mababang presyo.

Ang isang 220KV 30 metrong independent lightning tower ay ginagamit para sa mga gusali tulad ng mga refinery, gas station, chemical plant, coal mine, warehouses, at flammable at explosive workshop.

Kailangan ding kalkulahin ang saklaw ng proteksyon ng lightning rod tower gamit ang rolling ball method upang kalkulahin ang radius ng proteksyon at saklaw ng proteksyon. Ang mga lightning protection tower ay pangunahing ginagamit para sa mga proyektong proteksyon ng kidlat sa iba't ibang mga gusali, lalo na sa mga refinery, mga istasyon ng gas, mga planta ng kemikal, mga minahan ng karbon, mga bodega, at mga workshop na nasusunog at sumasabog. Dapat silang mai-install sa isang napapanahong paraan. Dahil sa pagbabago ng klima, patuloy na lumalala ang mga sakuna sa kidlat. Sa ngayon, maraming mga gusali ang nilagyan ng mga tore ng proteksyon ng kidlat, lalo na ang mga hindi kinakalawang na asero na pandekorasyon na mga tore na bakal sa bubong. Ang mga ito ay may iba't ibang hugis, magagandang hitsura, at nobela na disenyo, at inilalapat sa mga bubong ng iba't ibang mga gusali Ang mga gusali tulad ng mga parisukat at berdeng espasyo sa mga lugar ng tirahan ay nagpupuno sa isa't isa at naging mga iconic na pandekorasyon na gusali sa lungsod. Ang prinsipyo ng mga tore ng kidlat ay pareho sa mga pamalo ng kidlat. Bawasan ang mga sakuna sa kidlat.

1. Pangunahing presyon ng hangin

2. Seismic fortification intensity: 8 degrees at maliit na araw na 8 degrees na lugar

Produksyon at pag-install:

1. Ang lahat ng mga bahagi ng metal ay dapat na galvanized, at ang pansin ay dapat bayaran sa pagprotekta sa galvanized layer sa panahon ng operasyon.

2. Gumamit ng galvanized steel pipe para gumawa ng mga tip ng karayom, na may kapal ng pader na hindi bababa sa 3mm at isang lata na brush na hindi bababa sa 70mm ang haba. 3. Ang lightning protection tower ay dapat na naka-install patayo at matatag. Ang pinahihintulutang paglihis para sa verticality ay 3/1000.

3. Mga kinakailangan sa welding: Ang lap welding ay dapat gamitin para sa welding, at ang haba ng lap ay dapat sumunod sa mga sumusunod na regulasyon:

a. Ang flat steel ay dalawang beses ang lapad nito (na may hindi bababa sa 3 mga gilid na hinangin).

b. Ang bilog na bakal ay 6 na beses ang diameter nito.

c. Kapag ikinonekta ang bilog na bakal na may patag na bakal, ang haba nito ay 6 na beses ang diameter ng bilog na bakal.

4. Lightning protection towers are generally made of round steel or steel pipes, and their diameter should not be less than the following values:

a. Ang mga independent lightning protection tower ay karaniwang gumagamit ng galvanized round steel na may diameter na 19mm.

b. Ang lightning protection tower sa bubong ay gawa sa galvanized steel pipe na may diameter na 25mm.

c. Ang lightning protection tower sa tuktok ng water tower ay gumagamit ng galvanized steel pipe na may diameter na 25mm o 40mm

d. Ang tore ng proteksyon ng kidlat sa tuktok ng tsimenea ay dapat gawa sa galvanized round steel na may diameter na 25mm o galvanized steel pipe na may diameter na 40mm. Ang lightning protection ring ay dapat gawa sa galvanized round steel na may diameter na 12mm o galvanized flat steel na may cross-section na 100mm2, at ang kapal nito ay dapat na 4mm

5. Ang lightning protection tower ay dapat gawa sa bilog na bakal o welded steel pipe, at ang diameter nito ay hindi dapat mas mababa sa mga sumusunod na halaga: ang haba ng karayom ​​ay mas mababa sa 1m: ang bilog na bakal ay 12mm, ang steel pipe ay 20mm, ang haba ng karayom ​​ay 1 -2m: round steel ay 16mm, steel pipe ay 25mm, needle sa chimney top: round steel ay 20mm, steel pipe ay 40mm.

Ang paraan ng pagkalkula ay nauugnay sa proteksyon radius at taas (h) ng lightning rod, pati na rin ang radius ng rolling ball,

D ay ang rolling radius (flash distance)

Ang unang uri ng gusali ay D=30 metro (tinutukoy batay sa uri ng gusali)

Ang pangalawang uri ng gusali ay D=45 metro (tinutukoy batay sa uri ng gusali)

Ang ikatlong uri ng gusali ay D=60 metro (natukoy batay sa uri ng gusali)

Ang saklaw ng proteksyon ay kinakalkula gamit ang karaniwang formula ng halaga: (tinutukoy batay sa uri ng gusali)

Sa pangkalahatan, mas mataas ang pamalo ng kidlat, mas malaki ang saklaw ng proteksyon at mas mahusay ang epekto ng proteksyon. Gayunpaman, kung isasaalang-alang ang kaligtasan at ekonomiya ng paggawa ng lightning rod, karamihan sa mga lightning rod ay itinayo sa pagitan ng 35-45 metro.

Pag-iingat: Ang grounding ng lightning rod ay dapat na mabuti, at ang grounding resistance nito ay hindi dapat lumampas sa 10 Ω. Kapag mataas ang resistivity ng lupa, ginagamit ang pinalawak na graphite grounding modules, high-purity resistance reducing agent, graphite cable connections, at zinc coated steel ay ginagamit bilang vertical grounding body. Ang tiyak na bilang ng mga paggamit ay kailangang kalkulahin ayon sa formula.

Ang pagpapanatili at inspeksyon ay dapat isagawa bago ang panahon ng bagyo sa bawat taon tulad ng sumusunod:

1. Ang koneksyon ng bawat bahagi ng pagkonekta ay dapat na maaasahan at hindi pinapayagang lumuwag;

2. Ang kabuuang halaga ng paglaban mula sa lightning arrester hanggang sa lower connector ay ≤ 5 Ω;

3. Ang grounding ng lightning rod ay dapat na mabuti, at ang grounding resistance value ay hindi dapat lumampas sa 10 Ω.

Batayan sa disenyo para sa lightning protection tower:

1. Code para sa Disenyo ng Lightning Protection ng mga Gusali (GB50057-2010)

2. Code para sa Disenyo ng Matataas na Structure (GBJ135-2006)

3. Code para sa Disenyo ng mga Istraktura ng Bakal (GB50017-2014)
